    高精度冷镜式露点仪
    S4000RS高精度露点仪的测量范围很宽,外观很小,对于水分含量的变化具有极高的灵敏度。


    优点
    ◆ 准确度达到 ±0.1°C
    ◆ 可以准确测量至 -90°C 露点 (100 ppb),而不需要辅助制冷
    ◆ 结构简单,通过触摸屏界面操作
    ◆ 传感器端经过优化,在低水分含量时具有快速响应
    ◆ 高测量灵敏度
    ◆ 内窥镜可以对镜面上的冷凝进行视觉上的观察
    ◆ 紧凑型19” x 4U结构可选,安装灵活
    ◆ 重量轻至17kg,轻于其它产品
    ◆ Ethernet 或 USB connections
    ◆ SD 卡数据存储



    应用
    ◆ 标准的实验室标准级仪器
    ◆ 许多气体生产商用做测量标准
    ◆ 半导体干燥供应商用做测量标准
    ◆ 与露点发生器一想,用作校准装置
    ◆ 科研开发
    ◆ 洁净/干燥车间内的监测
    ◆ 冶金行业过程控制

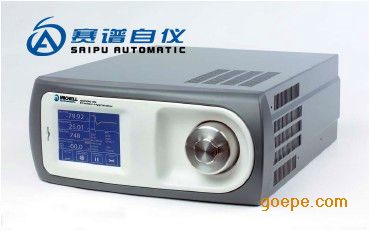

    S8000 RS高精度冷镜式露点仪


    您实验室的新装备
    S8000RS冷镜式传感器直接测量冷凝层的形成,具有长期的稳定性以及无与伦比的,无漂移的露点及相对湿度测量结果。其测量范围宽至-90oC~+20oC。即使进行从测量范围的一端(如-90oC或+20oC)到另一端(如+20oC或-90oC)的露点范围变化*的测量,也可以全自动控制辅助制冷系统,而不需要操作者的介入。仪器可以提供三个操作者可以编程的模拟输出,一个USB商品和可选的MODBUS TCP数字。通讯口,可以通过一台合适的电脑或者PLC系统或者8000RS专用的采集软件进行监控。一对可调节的隔离式触点报警可直接用于过程处理控制。高对比度的液晶显示屏,提供所有信息的本地显示,包括测量读数、趋图和出错报警等等。


    先进的光路系统用于提高灵敏度
    S8000RS采用独特的双光路系统来检测在镜面上冷凝的液态/固态水层的微小变化,即使在低湿情况下,当被测气流的露点发生变化时同样可以保证非常高的灵敏度,快速响应。当露点为-90 oC时相当于10ppb的水分含量。因此需要有一定的时间才有足够多的水分子经过镜面,并冷凝下来。若是选用不是基于露点物理定义来测量的仪器,想获得准确可靠的测量是非常不容易的。

    选择*合心意的通讯方式
    ◆ Ethernet
    ◆ 数据采集到SD卡
    ◆ USB
    ◆ 三个用户可编辑的模拟输出
    ◆ 状态和过程报警

    无可置疑的精度
    新式传感器设计采用一个高精度的Pt100来测量镜面的温度,再加上高度集成的内部采样、无缝不锈钢管和VCR的接头,为+/-0.1oC的露点测量准确度和低湿露点测量时的快速响应提供了充分的保障。

    信心源自亲眼所见
    当镜面温度降至甚至-40 oC时,都有可能在镜面上形成过冷水,也就是冷凝下来的水汽以液态的形式存在。因为形成的冷凝层相态的不同,即过冷水与霜,导致冷凝温度差异可达到读数的10%。
    S8000RS采取两种方法来确保被测气体中的水分的凝结形态(露或霜):
    强制结霜(FAST)
    强制结霜是指不管被测气体的露点是否处于过冷水形成的温度区域,都会强制性将镜面温度降至-40oC以下,以保证镜面的结霜状态。
    目测镜
    目测镜是标准配置,可以让用户在测量过程中直接观测到镜面,并判断冷凝的形态。


    DCC功能增强测量的可靠性
    S8000RS采用一种叫做DCC(动态污染修正)的裣系统。该DCC系统操作简单,使仪表可以适应工况环境以随时保持*优化的测量性能。它是采用周期性的平衡光路来补偿由于光路中任意环节的污染而造成的

    光强衰减。该功能完全自动,可以由用户根


    低湿测量(-90oC露点)的响应时间缩短三倍


    技术:冷镜
    密析尔的冷镜式露点仪是针对关键点测量和控制应用的精密仪器。冷镜传感器测量的是湿度的一个首要特性—水从气态冷凝至液/固态时的温度。这意味着冷镜式原理的露点仪具备:
    无漂移:直接测量水从气态冷凝至液/固态时的温度,所以不涉及随时间变化而漂移的计算参数。
    仪器本身的可重复特性,每次给出的都是可靠的读数
    冷镜式传感器包括一个温度控制的镜面和先进的光路检测系统。
    从LED(1)发出的一束光以固定的强度聚焦在镜面(2)上,当镜面被冷却时,由于镜面上的凝结物的影响而产生的散射效应会降低反射光的强度。反射光和散射光的强度分别由两个光学探头(3,4)进行检测,并与另一个测量LED光强的参考探头(5)进行对比。光路系统的输出信号用来精确控制固态的帕尔贴热电泵(6),以对镜面进行加热或冷却。这样镜面就受控在一个蒸发量和冷凝量以相同速率发生的动态平衡状态。此时,由铂电阻温度(7)计测量出的镜面。温度就是被测气体的露点温度。图中是-90oC露点的样气条件下,S8000RS和上一代S4000RS的响应曲线的对比。
    可以看出,S8000RS稳定所需要的时间只有S4000RS的三分之一。


    冷镜技术的专家
    S8000RS是研发冷镜技术40多年宝贵经验的结晶。
    作为依赖于高端露点传感器的*大生产商,密析尔仪表采用S8000RS与同一系列的其它冷镜产品,作为生产和校验中满负荷运转的设备之一。
    密析尔的冷镜产品在日常生产过程、维修服务和UKAS谁的校验实验室中,已经充分证明了他们的可靠性能。

    辅助制冷系统(8)用来去除帕尔贴热电泵的“热端)发生的热量,从而增强热交换的降温能力,确保对极低露点的测量。


    技术参数
    露点传感器性能
    测量原理 冷镜
    测量范围 RS80: -80~+20oCdp
    RS90: -90~+20oCdp
    测量精度* ±0.1
    重复性 ±0.05
    镜面 镀金铜
    温度测量 4线Pt100,1/10DIN class B
    样气流量 500~1000ml/min(1~2.1scfh)
    样气压力 *大1Mpa(10barg)


    外置PRT
    温度测量 4线PT100,1/10 DIN class B
    测量精度 ±0.1
    电缆长度 2m(*长250m)


    流量传感器
    测量范围 0~2000ml/min

    选配的内置压力传感器
    测量范围 0~1.6Mpa(0~16bara)
    测量精度 满量程的0.25%
    测量单位 Barg, psig, kPa, MPa


    机械指标
    尺寸 177*440*550mm (h x w x d)
    重量 17kg(37.5lbs)
    样气管路 316不锈钢
    样气连接 入口1/4”VCR出口1/4”Swagelok


    监控器
    分辨率 用户可选*大分辨率到0.001℃,和参数有关
    人机界面 5.7” LCD触摸屏 蓝底白字
    测量单位 水分:℃dp或℉dp,%RH,g/m³,g/kg,ppm(v)ppm(w)  (SF6)
    温度: ℃或℉
    压力: barg, psig, kPa, MPa
    输出 模拟: 三通道,可设置为4~20mA、0~20mA或0~1V
    数字: USB和Modbus TCP(通过Ethernet)
    报警: 两路电压释放触点,一路过程报警,一路是错误报警
    1A@30V DC
    数据采集   SD Card(512 Mb)和USB接口可通用SD Card(FAT-32)-*大支持32Gb 可容纳2400万条数据或者560天(以两秒钟一条计算)
    环境条件 5~30℃,*高80%RH
    供电 85~264V  AC,47/63Hz
    功耗 250VA

    其它

    校验 5-点校验,标准配置溯源到英国国家标准
    UKAS认证的校验需要选购一请咨询厂商
